Prečo by ste si mali zvoliť rezací stroj so nožnicovým vzduchovým rezačom pred inými metódami rezania?

Pri konvertorských operáciách, kde sa kotúče fólie, fólie, papiera, netkanej textílie alebo flexibilného obalového materiálu musia rozrezať na užšie šírky, má výber rezacieho mechanizmu priamy a merateľný vplyv na kvalitu hrán, rýchlosť výroby, výťažnosť materiálu a náklady na údržbu zariadenia. The nožnicový vzduchový rezací stroj na rezanie – konfigurácia, ktorá využíva pneumaticky ovládané rotačné nožnice na rezanie materiálu nožnicovým strihaním – sa stala jednou z najrozšírenejších technológií rezania v obaloch, elektronike, medicínskych a priemyselných materiáloch. Pochopenie špecifických výhod, ktoré tento typ stroja ponúka v porovnaní s alternatívami ryhovania, drvenia a strihania žiletkou, poskytuje jasný základ pre prijímanie informovaných rozhodnutí o kapitálovom vybavení.

Ako funguje rezanie vzduchovou rezačkou nožnicového typu

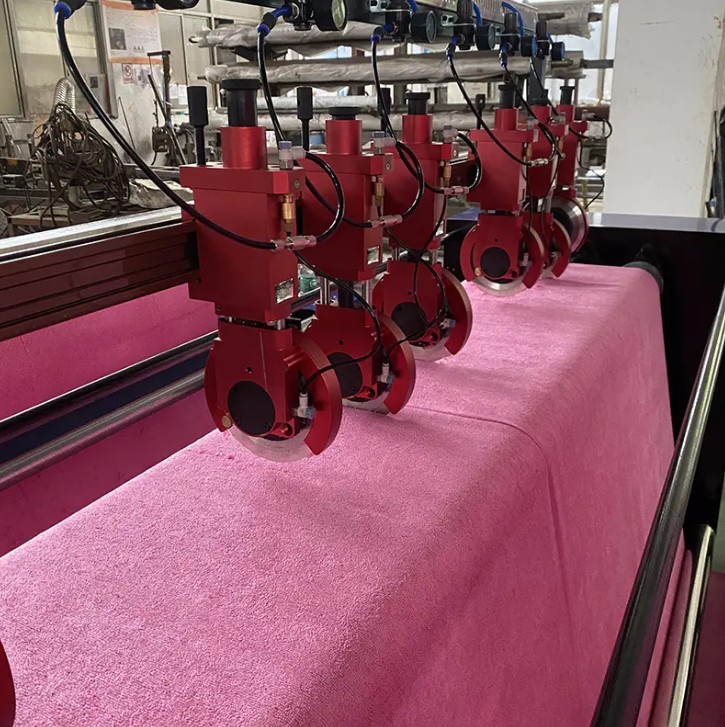

Pred preskúmaním výhod je užitočné jasne pochopiť princíp fungovania. V konfigurácii strihacieho typu šmykového typu sú páry kruhových horných a spodných čepelí umiestnené pozdĺž šírky dráhy pásu. Horná čepeľ prekrýva spodnú čepeľ o kontrolovanú hodnotu - zvyčajne 0,5 až 2,0 mm — a dve protibežne sa otáčajúce čepele aplikujú šmykovú silu na pás, keď prechádza medzi nimi, pričom ho strihajú rovnakým mechanickým spôsobom ako nožnice rezajúce papier. Označenie „vzduchová rezačka“ sa vzťahuje na systém pneumatického ovládania: valce so stlačeným vzduchom zapájajú a odpájajú držiaky čepelí, presne umiestňujú čepele a vyvíjajú konzistentnú, ovládateľnú bočnú silu, aby sa zachoval správny kontakt čepele s čepeľou počas rezania.

Tento systém pneumatického zapojenia je základom niekoľkých najdôležitejších prevádzkových výhod stroja. Na rozdiel od mechanicky upevnených držiakov čepelí, ktoré si vyžadujú ručné premiestnenie pomocou ručného náradia, pneumaticky ovládané držiaky možno rýchlo zapnúť a vypnúť z ovládacieho panela a tlak vzduchu dodávaný do každej stanice čepele priamo riadi bočnú silu – nazývanú bočná sila alebo sila prekrytia – aplikovanú na čepele. Nastavenie tejto sily zmenou prívodného tlaku trvá niekoľko sekúnd, bez zastavenia stroja alebo fyzického dotyku s čepeľou.

Špičková kvalita hrán v širokej škále materiálov

Kvalita hrán je najdôslednejšou výstupnou charakteristikou akejkoľvek rezacej operácie a nožný rezací mechanizmus vytvára konzistentne čistejšie hrany ako metódy ryhovania alebo drvenia v najširšom rozsahu typov materiálov. Pri strihovom strihaní sú vlákna materiálu alebo molekulové reťazce čisto prerušené protiľahlými čepeľami prechádzajúcimi v tesnej blízkosti, s minimálnou prítlačnou silou aplikovanou kolmo na povrch pásu. Takto sa vytvorí štrbinová hrana, ktorá je rovná, hladká a bez trhaného trhania, vytvárania prachu alebo skrútenia hrán, ktoré ryhovanie často vytvára pri krehkých alebo vrstvených materiáloch.

V prípade viacvrstvových fólií používaných vo flexibilných obaloch – ako sú lamináty PET/AL/PE alebo nylon/PE – strihové rezanie udržuje každú vrstvu v tlaku medzi dvoma čepeľami súčasne, čím zabraňuje delaminácii medzivrstvy na okraji štrbiny, ku ktorej bežne dochádza, keď metódy drvenia aplikujú nerovnomerné tlakové zaťaženie v hrúbke laminátu. Hliníková fólia, ktorá je obzvlášť náchylná na praskanie hrán pri namáhaní v dôsledku rezu, reaguje obzvlášť dobre na rezanie šmykom, pretože strihové pôsobenie rozdeľuje rezné napätie skôr do strany, než aby ho koncentrovalo na ryhu.

Okrajový vplyv na kvalitu na nadväzujúce procesy

Čisté okraje štrbín majú kaskádové výhody prostredníctvom konverzného a konečného dodávateľského reťazca. V tlačených obaloch spôsobujú okrajové chyby viditeľné odmietnutie kvality v maloobchode. Pri rezaní fólie elektród batérie pre lítium-iónové články sú hrany bez otrepov kritickou požiadavkou z hľadiska bezpečnosti – kovové otrepy na okraji elektródy môžu preniknúť do separátora a spôsobiť vnútorné skraty. V lekárskych obaloch je integrita okrajov súčasťou overovania kvality tesnenia. Konzistentný výstup okrajov rezačky šmykového typu znižuje chybovosť na týchto kontrolných bodoch, čím sa znižujú celkové náklady na kvalitu v rámci výrobného reťazca.

Rýchle a presné polohovanie čepele pomocou pneumatického ovládania

V prostrediach s vysokou mierou konverzie, kde sa šírky štrbín medzi výrobnými zákazkami často menia, je čas potrebný na premiestnenie zostáv čepelí priamou hnacou silou prestojov stroja a nákladov na prácu. Systém pneumatického ovládania rezacieho stroja vzduchovej rezačky to priamo rieši. Držiaky čepelí sú namontované na presnom hriadeli alebo nosníku a možno ich posúvať do požadovaných polôh s čepeľami v odpojenom stave. Po umiestnení stlačením ovládača zapojenia vzduchu sa čepele dostanú do rezného kontaktu za menej ako sekundu na stanicu bez akéhokoľvek manuálneho uťahovania, upínania alebo mechanického nastavovania jednotlivých držiakov čepelí.

Na plne vybavených strojoch možno bočnú silu vyvíjanú pneumatickými valcami nastaviť individuálne pre každú stanicu čepele pomocou proporcionálnych regulátorov tlaku, čo umožňuje operátorovi jemne doladiť kvalitu rezu pre rôzne materiály alebo rôzne polohy po celej šírke pásu – napríklad použitím vyššej bočnej sily na staniciach orezávania okrajov a nižšej sily na pozíciách vnútorných štrbín – bez výmeny čepelí alebo hardvéru. Táto úroveň riadenia pre jednotlivé stanice nie je k dispozícii na mechanicky ovládaných deliacich systémoch a predstavuje významnú výhodu flexibility procesu pre konvertory s rôznymi špecifikáciami materiálov na rovnakom stroji.

Znížená tvorba prachu a nečistôt

Mnoho aplikácií na konverziu je vysoko citlivých na kontamináciu časticami. Pásky s elektronickými komponentmi, optické filmy, obaly zdravotníckych pomôcok a materiály spracované v čistých priestoroch neznesú rezný prach alebo mikroúlomky usadené na povrchu siete počas rezania. Metódy ryhovania a drvenia využívajú tlakovú silu, ktorá láme materiál na línii rezu, pričom vznikajú jemné častice – najmä z krehkých materiálov, ako je PET fólia, polypropylén a natierané papiere – ktoré kontaminujú narezané kotúče aj prostredie na spracovanie.

Strihací mechanizmus produkuje výrazne menej častíc, pretože materiál je rezaný protiľahlými plochami čepele a nie lámaný pri stlačení. Čisté nožnicové pôsobenie zanecháva na rezanej ploche minimum materiálu, ktorý sa môže odtrhnúť ako úlomky. Pre aplikácie vyžadujúce normy čistoty ekvivalentné triede ISO 7 alebo vyššej Rezanie šmykom je zvyčajne jedinou mechanicky realizovateľnou metódou rezania, ktorá dokáže splniť požiadavky na častice bez toho, aby sa celá zóna rezania uzavrela do filtrovaného, natlakovaného prostredia.

Znížená tvorba prachu tiež prospieva životnosti kotúča a stroja. Prach pri rezaní, ktorý nie je efektívne odsávaný zo stroja, sa hromadí na ložiskových plochách, lineárnych vedeniach a držiakoch čepelí, čím sa urýchľuje opotrebovanie a časom prispieva k nepresnostiam polohovania. Stroj na rezanie strihom s čistými materiálmi produkuje menej vnútornej kontaminácie, znižuje frekvenciu údržby a predlžuje servisný interval medzi presnými výmenami komponentov.

Vysokorýchlostná prevádzka s konzistentným výkonom rezu

Stroje na rezanie so vzduchovou rezačkou typu nožnice sú určené na nepretržité vysokorýchlostné spracovanie pásu. Moderné stroje v tejto kategórii pracujú rýchlosťou webu v rozsahu od 200 m/min pre ťažšie lamináty až do 800 m/min alebo viac pre tenké vrstvy v závislosti od materiálu, šírky štrbiny a požiadaviek na napätie vinutia. Rezanie rotačnými nožmi sa plynule mení so zvyšujúcou sa rýchlosťou pásu, pretože rezná sila je aplikovaná kontinuálne protibežnými čepeľami, a nie prerušovane, ako je to v konfiguráciách vysekávaných alebo perforovaných. Nedochádza k žiadnemu mechanickému nárazu, ktorý by obmedzoval rýchlosť alebo vyžadoval dynamické vyváženie pri vysokých rýchlostiach.

Rozhodujúce je, že bočná pneumatická sila, ktorá udržuje kontakt s čepeľou, je nezávislá od rýchlosti pásu – ide o statickú silu vyvíjanú vzduchovým valcom bez ohľadu na to, ako rýchlo sa pás pohybuje cez reznú zónu. To znamená, že kvalita hrany produkovanej pri 100 m/min je v podstate identická s kvalitou hrany pri 600 m/min, za predpokladu, že napätie a sledovanie sú správne kontrolované. Metódy rezu a drvenia naopak často vykazujú zmeny kvality hrán závislé od rýchlosti, pretože tlakové sily a dynamika trenia v bode rezu sa menia so zvyšujúcou sa rýchlosťou pásu.

Všestrannosť naprieč typmi materiálov a hrúbkami

Jednou z komerčne najvýznamnejších výhod konfigurácie vzduchového rezača typu šmykového typu je jeho schopnosť spracovať skutočne široký rozsah materiálov na rovnakej platforme stroja nastavením geometrie čepele, bočnej sily, presahu a napätia pásu. Nižšie uvedená tabuľka sumarizuje bežné kategórie materiálov a ako sú pre každú z nich prispôsobené parametre strihového rezania.

Táto prispôsobivosť je kľúčovou ekonomickou výhodou pre spracovateľov, ktorí spracúvajú viaceré produktové rady na zdieľanom zariadení. Stroj na rezanie so vzduchovou rezačkou s jednou nožnicou je možné prekonfigurovať medzi fóliou, fóliou, laminátom a netkanou textíliou v rámci jednej zmeny zmenou geometrie čepele a úpravou nastavenia pneumatického tlaku – čím sa eliminuje potreba špecializovaných strojov na skupinu materiálov, ktoré by sa inak vyžadovali s menej nastaviteľnými technológiami rezania.

Predĺžená životnosť čepele a nižšie náklady na nástroje

Životnosť čepele je významnou premennou prevádzkových nákladov pri operáciách veľkoobjemového rezania. Čepele typu nožnice – zvyčajne vyrobené z rýchlorezná oceľ (HSS), karbid volfrámu alebo nástrojová oceľ s keramickým povlakom — opotrebovanie je postupnejšie ako pri ryhovaných alebo drvených nástrojoch, pretože strihové napätie rozdeľuje rezné napätie po celom obvode ostria čepele, a nie ho sústreďuje na jeden bod. Keď sa čepeľ otáča počas pohybu pásu, rôzne časti ostria postupne zaberajú s materiálom, čím sa opotrebenie rovnomerne rozprestiera po obvode čepele, a nie je vytvorené lokálne opotrebenie, ako sa to deje pri stacionárnych ryhovacích nožoch.

Pneumatický systém bočnej sily prispieva k životnosti kotúča jemným, ale dôležitým spôsobom: tým, že umožňuje operátorovi nastaviť minimálnu bočnú silu potrebnú na dosiahnutie požadovanej kvality rezu, zabraňuje nadmernému namáhaniu, ktoré rýchlo otupuje čepele, keď operátor manuálne utiahne držiaky čepelí nad rámec optimálneho nastavenia, aby kompenzoval vnímané problémy s kvalitou rezu. Riadená, opakovateľná pneumatická sila znamená, že čepele dôsledne fungujú na správnej úrovni záberu, čím sa maximalizuje interval medzi cyklami preostrenia alebo výmeny.

• Karbidové nožnice na tenkých vrstvách zvyčajne dosahujú 500 až 1 500 km webu medzi preostrením v závislosti od abrazivity materiálu a triedy čepele.
• Opotrebované čepele možno často pred výmenou niekoľkokrát prebrúsiť, pričom každý cyklus preostrenia obnoví plný rezný výkon za zlomok ceny novej čepele.
• Pneumatické odpojenie umožňuje kontrolu a výmenu čepele bez použitia náradia vo väčšine konštrukcií strojov, čím sa skracuje čas potrebný na údržbu na jednu výmenu čepele na menej ako päť minút na stanicu.

Vylepšená bezpečnosť vďaka pneumatickému ovládaniu nožov

Bezpečnosť operátora pri rezacích operáciách je neustálym problémom vzhľadom na použité ostré rotačné nože. Pneumatický systém záberu rezacieho stroja so vzduchovou rezačkou poskytuje významné zlepšenie bezpečnosti v porovnaní s mechanicky ovládanými držiakmi čepelí, ktoré vyžadujú, aby operátori počas nastavovania alebo nastavovania siahali do oblasti čepele pomocou ručných nástrojov. Pomocou pneumatického ovládania je možné čepele úplne odpojiť od reznej polohy pomocou ovládacieho panela skôr, ako je potrebný kontakt operátora so zostavou čepele. Mnohé konštrukcie strojov navyše obsahujú bezpečnostné blokovanie, ktoré automaticky odpojí všetky stanice s nožmi, keď sa otvoria ochranné kryty alebo keď sa aktivuje obvod núdzového zastavenia.

Schopnosť odpojiť čepele okamžite bez zastavenia pohonu pásu je tiež prevádzkovo cenná. Ak sa spoj pásu, defekt alebo cudzí predmet priblíži k rezacej stanici, operátor môže na chvíľu odpojiť čepele, aby anomália mohla prejsť bez kontaktu s reznými hranami – čím sa zabráni poškodeniu čepele a pretrhnutiu pásu, ktoré by si vyžadovalo úplné zastavenie stroja a cyklus opätovného navliekania. Táto schopnosť je obzvlášť cenená pri vysokorýchlostných operáciách, kde zastavenie a opätovné spustenie stroja predstavuje značné náklady na produktivitu.

Zhrnutie výhod: Kedy špecifikovať vzduchovú rezačku nožnicového typu

Rezací stroj so vzduchovou rezačkou typu nožnice poskytuje svoju najpresvedčivejšiu kombináciu výhod v nasledujúcich prevádzkových scenároch:

• Konverzné operácie pri spracovaní tenkých alebo krehkých filmov, fólií a laminátov, kde kvalita hrán a bezprašné rezanie sú rozhodujúce pre výkonnosť produktu alebo akceptáciu zákazníkom.
• Výrobné prostredie s vysokým podielom zmesi s častými zmenami šírky štrbiny, kde rýchle zapojenie a odpojenie pneumatického kotúča skracuje čas nastavenia a maximalizuje využitie stroja.
• Vysokorýchlostné deliace linky, kde sa vyžaduje konzistentná kvalita hrán v celom rozsahu otáčok stroja bez nastavovania procesu v závislosti od rýchlosti.
• Aplikácie v elektronike, zdravotníctve a výrobe batérií, kde sa musí minimalizovať kontaminácia časticami z rezania, aby sa splnili normy kvality produktu alebo regulačné normy.
• Operácie, ktorých cieľom je znížiť celkové náklady na nástroje vďaka predĺženej životnosti čepele, ktorá je umožnená riadenou, pneumaticky regulovanou bočnou silou namiesto manuálne uťahovaných mechanických držiakov čepelí.

Naprieč všetkými týmito scenármi je vzduchový rezací stroj so šmykovým typom rezacieho stroja s kombináciou presného pneumatického ovládania, čistého strihania, rýchleho nastavenia a širokej materiálovej kompatibility postavený ako technicky najdokonalejšia platforma pre rezanie, ktorá je k dispozícii pre náročné konvertovacie aplikácie.
