An automatický ultrazvukový prešívací stroj je priemyselný systém spracovania textílií, ktorý spája a vzoruje viaceré vrstvy látky – zvyčajne lícovú látku, výplňový materiál, ako je polyesterový vatelín alebo vata, a podkladovú vrstvu – pomocou vysokofrekvenčných ultrazvukových vibrácií namiesto bežného prešívania ihlou a niťou. Táto technológia nahrádza mechanické šitie precízne riadeným systémom dodávania akustickej energie, ktorý generuje lokalizované trecie teplo na rozhraní tkaniny, roztavuje a spája vrstvy syntetických vlákien dohromady v definovaných bodoch alebo pozdĺž súvislých vzorov, čím vytvára prešívanú štruktúru. Výsledkom je trvalo spájaná vzorovaná textilná zostava, ktorá je vizuálne a funkčne ekvivalentná tradične zošívanej prikrývke, ale vyrába sa pri výrazne vyšších rýchlostiach, bez spotreby nite, bez prerušenia ihly a bez problémov s vráskami alebo riadením napätia nite.
Označenie „automatické“ sa vzťahuje na integráciu počítačového riadenia vzoru, servopohonných systémov podávania látok a automatizovaného monitorovania procesov, ktoré umožňujú moderným ultrazvukovým prešívacím strojom vykonávať zložité, viacprvkové prešívacie vzory naprieč širokými šírkami látky s minimálnym zásahom operátora. Súčasné automatické ultrazvukové prešívacie stroje sú schopné produkovať hotové prešívané panely rýchlosťou 20 až 80 metrov za minútu v závislosti od zložitosti vzoru, typu tkaniny a ultrazvukových parametrov – výrobné rýchlosti, ktoré by nebolo možné dosiahnuť s konvenčnými viacihlovými prešívacími strojmi s rovnakými hustotami vzoru.
Pochopenie toho, ako funguje automatický ultrazvukový prešívací stroj, si vyžaduje jasné pochopenie fyzikálneho mechanizmu, ktorým ultrazvuková energia spája syntetické textilné vrstvy – proces, ktorý sa zásadne líši od akéhokoľvek mechanického upevňovania alebo lepenia. Mechanizmus spájania je intermolekulárne trecie zahrievanie, poháňané rýchlou cyklickou deformáciou molekúl polyméru pod vplyvom vysokofrekvenčného akustického poľa.
Keď je vibrujúci ultrazvukový klaksón – oscilujúci pri frekvenciách 20 kHz, 35 kHz alebo 40 kHz v závislosti od konštrukcie stroja – pritlačený proti stohu vrstiev syntetickej tkaniny pri definovanom kontaktnom tlaku, akustická energia sa šíri materiálom ako vlny tlaku a šmykového napätia. Na rozhraniach medzi vrstvami tkaniny a vo vnútri vláknitej štruktúry samotnej tkaniny spôsobuje rýchla cyklická mechanická deformácia, že sa segmenty polymérneho reťazca pohybujú proti sebe rýchlosťou príliš rýchlou na to, aby sa prispôsobila viskózna relaxácia materiálu. Toto vnútorné trenie premieňa mechanickú energiu na tepelnú energiu s mimoriadnou priestorovou presnosťou – k ohrevu dochádza presne na materiálových rozhraniach a kontaktných bodoch vlákien, kde sa sústreďuje akustické napätie, a nie je aplikované zvonka a vedené dovnútra ako pri konvenčných procesoch ohrevu.
Lokalizovaný nárast teploty v spojovacej zóne dosiahne a prekročí bod topenia polymérov syntetických vlákien – typicky 255 – 265 °C pre polyester – v priebehu milisekúnd od kontaktu s rohovinou. Roztavený polymér tečie pod aplikovaným kontaktným tlakom, mieša sa cez rozhranie vrstvy a vypĺňa intersticiálne priestory medzi vláknami zo susedných vrstiev. Keď sa ultrazvuková energia odstráni a materiál sa ochladí – proces, ktorý trvá len zlomok sekundy pod neustálym kontaktným tlakom rohu – zmiešaný polymér stuhne do monolitickej, kovalentne kontinuálnej väzby, ktorá je v mnohých prípadoch štrukturálne pevnejšia ako okolité neroztavené vlákno. Toto je spojovací mechanizmus, ktorý vytvára charakteristický vyvýšený reliéfny vzhľad ultrazvukom prešívaných vzorov – stlačené, roztavené spojovacie zóny sú o niečo tenšie a hustejšie ako okolitá látka, čím vytvárajú textúrovaný reliéf, ktorý definuje vzor prešívania.
Kompletný automatický ultrazvukový prešívací stroj integruje niekoľko odlišných podsystémov, ktoré musia pracovať v presnej koordinácii, aby produkovali konzistentný, vysokokvalitný prešívaný výstup. Pochopenie funkcie každého komponentu je nevyhnutné pre operátorov, technikov údržby a špecialistov na obstarávanie, ktorí hodnotia špecifikácie stroja.
Ultrazvukový generátor – nazývaný aj napájací zdroj alebo konvertor – je elektrickým srdcom systému. Vyžaduje si štandardné napájanie zo siete (zvyčajne 220 V alebo 380 V pri 50/60 Hz) a prevádza ho na vysokofrekvenčný striedavý elektrický signál pri prevádzkovej frekvencii ultrazvukového systému – najčastejšie 20 kHz pre ťažké textilné aplikácie alebo 35–40 kHz pre jemnejšie lepiace práce s vyšším rozlíšením. Moderné digitálne generátory používajú riadiace obvody so slučkou fázového závesu (PLL) na nepretržité sledovanie a udržiavanie rezonancie so zostavou menič-zosilňovač-horn pri zmene teploty počas prevádzky, čím sa zabezpečuje stabilná dodávka energie bez ohľadu na zmeny zaťaženia. Výstupný výkon generátora pre aplikácie prešívania sa zvyčajne pohybuje od 500 W do 3 000 W na spájaciu hlavu, pričom viachlavové stroje nesú viacero generátorov pracujúcich synchronizovane paralelne.
Prevodník prevádza vysokofrekvenčný elektrický signál z generátora na mechanické vibrácie pomocou piezoelektrického efektu. Obsahuje hromadu piezoelektrických keramických diskov – typicky olovnatý zirkoničitan titaničitý (PZT) – ktoré sa rozširujú a zmršťujú v reakcii na striedavé elektrické pole a vytvárajú pozdĺžne mechanické oscilácie s rovnakou frekvenciou ako elektrický vstup. Prevodník je vyrobený presne tak, aby mechanicky rezonoval pri svojej konštrukčnej frekvencii, čím sa maximalizuje účinnosť premeny energie. Amplitúda vibrácií na výstupnej ploche meniča je zvyčajne 5 až 10 mikrónov, ktorá je zosilnená zosilňovačom a klaksónom na úrovne potrebné pre efektívne spájanie textílií.
Zosilňovač je medziľahlý akustický komponent, ktorý zosilňuje alebo tlmí amplitúdu vibrácií z meniča predtým, ako dosiahne klaksón. Rôzne pomery posilňovačov (1:1, 1:1,5, 1:2) umožňujú vyladiť systém pre rôzne hrúbky materiálu a požiadavky na lepiacu silu. Roh – nazývaný aj sonotroda – je komponent, ktorý vytvára priamy kontakt s tkaninou a dodáva ultrazvukovú energiu do lepiacej zóny. Geometria klaksónu je kriticky dôležitá: jeho tvar musí byť navrhnutý tak, aby rezonoval na systémovej frekvencii a zároveň poskytoval rovnomernú amplitúdu vibrácií po celej pracovnej ploche. Pre aplikácie prešívania sú rohy zvyčajne valcové so vzorovanými pracovnými plochami – reliéfny vzor na čelnej strane rohu definuje vzor prešívania prenesený na tkaninu s vyvýšenými prvkami koncentrujúcimi ultrazvukovú energiu v zamýšľaných spojovacích bodoch.
V rotačných ultrazvukových prešívacích systémoch - konfigurácii používanej vo väčšine automatických vysokorýchlostných prešívacích strojov - tkanina nepretržite prechádza medzi vibračným rohom a rotujúcim vzorovaným kovovým valcom nazývaným kovadlina. Nákova nesie na svojom povrchu vyrazený vzor prešívania a otáča sa synchronizovane s rýchlosťou podávania látky. Medzera medzi rohom a nákovou určuje kontaktný tlak aplikovaný na tkaninu v spojovacích bodoch - presná kontrola medzery, zvyčajne dosiahnutá pomocou servopohonu polohovania rohu, je rozhodujúca pre konzistentnú kvalitu spojenia. Príliš malá medzera vytvára nedostatočný tlak na úplné roztavenie a spojenie; príliš veľká medzera umožňuje odskok rohu alebo skĺznutie tkaniny, čím vznikajú nepravidelné alebo neúplné spoje.

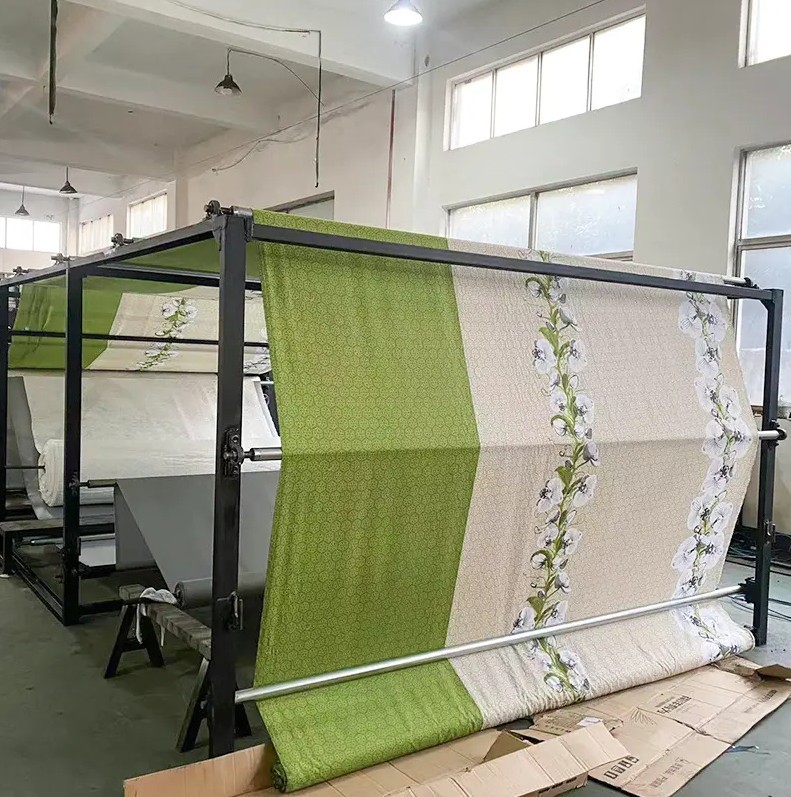

Automatický systém manipulácie s tkaninou podáva lícovú tkaninu, vatelín a podkladové vrstvy zo samostatných zásobných kotúčov, presne ich zarovnáva, udržiava kontrolované napätie v celej pracovnej šírke a ťahá spájaný kompozit cez stroj pri naprogramovanej rýchlosti. Servopoháňané zverné valce, okrajové vodidlá a napínacie tanečnice zaisťujú, že všetky vrstvy vstupujú do lepiacej zóny v dokonalej sútlači bez vrások, zošikmenia alebo kolísania napätia – čo by spôsobilo nesprávne zarovnanie vzoru alebo chyby lepenia v konečnom produkte.
Kompletná výrobná sekvencia na automatickom ultrazvukovom prešívacom stroji sleduje definovaný procesný tok od naloženia suroviny až po výstup hotového prešívaného panelu:
„Automatická“ schopnosť moderných ultrazvukových prešívacích strojov sa realizuje prostredníctvom sofistikovaných systémov CNC (počítačové numerické riadenie), ktoré riadia každý aspekt vykonávania vzoru, rýchlosť stroja a riadenie parametrov procesu. V strojoch, ktoré používajú konfiguráciu plochých alebo viacosových spojovacích hláv – na rozdiel od čisto rotačných nákovových systémov – je spojovacia hlava poháňaná servomotormi po celej šírke tkaniny, zatiaľ čo sa tkanina posúva, pričom vykonáva komplexné naprogramované vzory pod kontrolou polohy v uzavretej slučke s presnosťou polohovania ±0,1 mm alebo lepšou.
Knižnice vzorov uložené v riadiacej jednotke stroja umožňujú operátorom vybrať si zo stoviek predprogramovaných vzorov prešívania – od jednoduchých diamantových mriežok až po zložité kvetinové, geometrické a vlastné vzory loga – a prepínať medzi vzormi v priebehu niekoľkých minút načítaním nového programu namiesto fyzickej výmeny nástrojov. V prípade strojov s rotačnými nákovami si zmeny vzoru vyžadujú fyzickú výmenu valčeka nákovy, ale systém automatického vyvolávania parametrov stroja automaticky načíta správne nastavenia rýchlosti, tlaku a výkonu spojené s každým vzorom nákovy, čím sa minimalizuje čas nastavenia a chyba operátora. Integrácia dotykových panelov HMI (rozhranie človek-stroj) s intuitívnou vizualizáciou vzorov umožňuje menej skúseným operátorom efektívne nastavovať a spúšťať výrobu, zatiaľ čo funkcie zaznamenávania údajov nepretržite zaznamenávajú parametre procesu pre účely sledovania kvality a optimalizácie procesov.
Výkonnostné výhody a obmedzenia automatických ultrazvukových prešívacích strojov sú zrejmé pri priamom porovnaní s konvenčnými viacihlovými prešívacími strojmi v rozmeroch, ktoré sú pre výrobcov priemyselných textílií najdôležitejšie:
| Parameter | Ultrazvukové prešívanie | Ihlové prešívanie |
| Spôsob lepenia | Ultrazvuková fúzia syntetických vlákien | Mechanické prešívanie niťou |
| Spotreba vlákna | žiadne | Vysoké – hlavné spotrebné náklady |
| Rýchlosť výroby | 20–80 m/min | Typická rýchlosť 5-20 m/min |
| Prestoje pri zlomení ihly | žiadne | Časté a nákladné |
| Kompatibilné materiály | Iba syntetické (polyester, nylon, PP) | Prírodné a syntetické tkaniny |
| Flexibilita vzoru | Vysoká s CNC; obmedzená nákovou v rotačnom | Vysoký s viacihlovým pantografom |
| Tesnenie okrajov | Áno – lepidlá súčasne utesňujú rezané hrany | Nie – vyžaduje sa samostatná úprava hrán |
| Odolnosť voči vode v miestach väzby | Vynikajúce – bez dier po ihlách | Slabé – perforácia ihly umožňuje presakovanie |
Ultrazvukový spojovací mechanizmus je úplne závislý od termoplastického správania syntetických polymérov – schopnosti vláknitého materiálu roztaviť sa, tiecť a znovu stuhnúť za kontrolovaných tepelných a tlakových podmienok. Táto základná požiadavka definuje ako silu technológie ultrazvukového prešívania, tak jej primárne obmedzenie: pracuje výlučne s termoplastickými syntetickými materiálmi a nedokáže spájať prírodné vlákna, ako je bavlna, vlna alebo hodváb, ktoré sa neroztopia, ale namiesto toho zuhoľnatejú alebo sa rozkladajú pri zahrievaní.
Medzi materiály plne kompatibilné s ultrazvukovým prešívaním patria:
Pre výrobky vyžadujúce lícové tkaniny z prírodných vlákien – ako sú prikrývky potiahnuté bavlnou alebo prikrývky na matrace s vlneným vrchným dielom – možno použiť hybridné prístupy, kde termoplastické spojovacie médium poskytuje syntetická sieťovina alebo zadná vrstva, zatiaľ čo lícová tkanina z prírodných vlákien je mechanicky držaná stlačenými spojovacími zónami bez toho, aby sa samotné lícové vlákna museli roztaviť. Tento prístup vyžaduje starostlivú optimalizáciu procesu, aby sa dosiahla prijateľná pevnosť väzby bez poškodenia povrchu prírodného vlákna, a je to aktívna oblasť vývoja pre výrobcov, ktorí sa snažia rozšíriť ultrazvukové prešívanie do segmentov prémiovej posteľnej bielizne, ktorým v súčasnosti dominuje prešívanie ihlou.
Automatické ultrazvukové prešívacie stroje slúžia širokému a rastúcemu rozsahu priemyselných produktov, pričom ich prijatie sa zrýchľuje, pretože výrobcovia uznávajú výhody v oblasti produktivity, kvality a nákladov, ktoré táto technológia poskytuje v porovnaní s konvenčným prešívaním:
Udržiavanie automatického ultrazvukového prešívacieho stroja v špičkovom prevádzkovom stave si vyžaduje venovať pozornosť špecifickým režimom opotrebovania a porúch ultrazvukových komponentov, ktoré sa zásadne líšia od mechanických modelov opotrebovania ihlových prešívacích strojov, s ktorými je viac oboznámených mnoho technikov údržby textilu.
Ultrazvukový klaksón je komponent s najvyšším opotrebovaním v systéme. Opakovaný kontakt s povrchom tkaniny a nákovy spôsobuje progresívne opotrebovanie čela rohu, čo mení distribúciu amplitúdy vibrácií a prípadne zhoršuje kvalitu spoja a definíciu vzoru. Stav čela rohov by sa mal pravidelne kontrolovať – týždenne v prostrediach s vysokou produkciou – a rohy by sa mali opätovne opracovať alebo vymeniť, keď opotrebovanie čela presiahne tolerančnú špecifikáciu výrobcu. Rohy z titánovej zliatiny, hoci sú drahšie ako hliníkové alternatívy, ponúkajú výrazne dlhšiu životnosť a sú preferovaným materiálom pre aplikácie kontinuálneho prešívania.
Piezoelektrický menič vyžaduje pravidelnú kontrolu keramických prasklín – poruchový režim spôsobený mechanickým nárazom, prekrútením čapu spájajúceho menič so zosilňovačom alebo prevádzkou pri rezonančných frekvenciách výrazne posunutých oproti dizajnu akumulovaným opotrebovaním alebo teplotnými zmenami. Prevádzka generátora v režime riadenej amplitúdou namiesto režimu s riadeným výkonom znižuje namáhanie prevodníka udržiavaním konzistentnej amplitúdy vibrácií bez ohľadu na zmeny zaťaženia, čím sa predlžuje životnosť prevodníka. Kalibrácia generátora a overenie rezonančnej frekvencie by sa mali vykonávať štvrťročne ako súčasť štruktúrovaného programu preventívnej údržby, aby sa zabezpečilo, že celý systém bude naďalej fungovať pri maximálnej účinnosti premeny energie počas celej životnosti.
