Čo je ultrazvukový zvárací stroj a ako funguje?

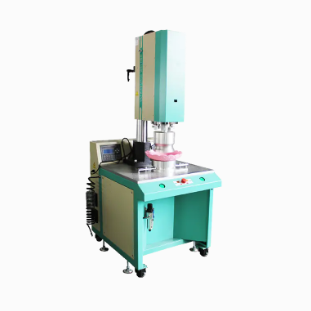

Čo je ultrazvukový zvárací stroj?

An ultrazvukový zvárací stroj je časť priemyselného zariadenia, ktoré spája dva materiály, najčastejšie termoplasty alebo kovy, pomocou vysokofrekvenčných vibrácií namiesto tepla z vonkajšieho zdroja alebo lepidiel. Stroj premieňa elektrickú energiu na mechanické vibrácie, ktoré sa potom aplikujú na spájané povrchy. Táto vibrácia generuje lokalizované trecie teplo na rozhraní medzi dvoma časťami, zmäkčuje alebo roztavuje materiál práve natoľko, aby sa pri ochladzovaní vytvorilo pevné, trvalé spojenie. Pretože tento proces nie je závislý od lepidiel, rozpúšťadiel alebo otvoreného ohňa, je všeobecne považovaný za čistý, rýchly a opakovateľný spôsob spájania vhodný pre veľkoobjemové výrobné prostredia.

Na rozdiel od tradičných zváracích techník, ktoré vyžadujú roztavenie celého komponentu, ultrazvukové zváranie sústreďuje energiu presne na spojovaciu líniu. Tento cielený prístup znižuje plytvanie materiálom, skracuje časy cyklov a minimalizuje tepelné namáhanie okolitých oblastí, čo z neho robí preferovanú voľbu pre jemné zostavy, ako sú elektronické súčiastky, lekárske zariadenia a baliace fólie.

Ako funguje ultrazvukové zváranie?

Princíp činnosti ultrazvukového zváracieho stroja je založený na premene elektrickej energie na vysokofrekvenčné mechanické vibrácie, typicky medzi 15 kHz a 70 kHz. Tieto vibrácie sa prenášajú cez sériu presných komponentov, ktoré zosilňujú a usmerňujú energiu presne tam, kde je potrebné spojenie.

Kľúčové komponenty stroja

Každý ultrazvukový zvárací systém sa spolieha na koordinovanú sadu dielov, ktoré spolupracujú na vytvorení konzistentného zvaru:

Proces zvárania krok za krokom

Po nastavení stroja sa skutočný zvárací cyklus uskutoční v priebehu niekoľkých sekúnd. Pochopenie každej fázy pomáha vysvetliť, prečo je proces taký efektívny:

• Dve časti, ktoré sa majú spojiť, sú umiestnené medzi rohom a nákovou s navrhnutým kontaktným bodom známym ako energetický riaditeľ v aplikáciách zvárania plastov
• Klaksón klesá a vyvíja kontrolovaný tlak, aby držal diely pevne pohromade
• Aktivuje sa vysokofrekvenčná vibrácia, ktorá vytvára trenie na rozhraní kĺbu
• Lokalizované teplo vzniká rýchlo, zmäkčuje alebo topí materiál iba v mieste kontaktu
• Vibrácie sa zastavia pri udržiavaní tlaku, čo umožní roztavenému materiálu stuhnúť a vytvoriť trvalú molekulárnu väzbu
• Klaksón sa zasunie a hotový, zváraný diel sa vyberie z upínadla

Celá táto sekvencia zvyčajne trvá menej ako jednu sekundu pre malé komponenty a len niekoľko sekúnd pre väčšie alebo zložitejšie zostavy, a preto je ultrazvukové zváranie tak vhodné pre automatizované výrobné linky.

Kľúčové výhody ultrazvukového zvárania

Výrobcovia volia ultrazvukové zváracie stroje pred alternatívnymi metódami spájania z niekoľkých praktických dôvodov. Tento proces ponúka kombináciu rýchlosti, konzistencie a materiálovej kompatibility, ktorej sa môže rovnať len málo iných techník.

• Extrémne krátke časy cyklu, často pod jednu sekundu, podporujú vysokovýkonnú výrobu
• Nevyžaduje sa žiadny spotrebný materiál, ako sú lepidlá, rozpúšťadlá alebo výplňové materiály
• Minimálna zóna ovplyvnená teplom znižuje riziko zdeformovania alebo poškodenia blízkych komponentov
• Vysoko opakovateľné výsledky po správnom nastavení parametrov, čím sa znížia odchýlky medzi jednotlivými dielmi
• Proces šetrný k životnému prostrediu bez výparov, uvoľňovania plynov alebo nebezpečných vedľajších produktov
• Kompatibilné s automatizáciou a integráciou robotov pre nepretržitú výrobu

Spoločné aplikácie v rôznych odvetviach

Pretože ultrazvukové zváranie pracuje so širokou škálou termoplastov, netkaných textílií a určitých kovov, našlo si miesto v mnohých priemyselných odvetviach. Špecifická aplikácia zvyčajne určuje výkon stroja, dizajn klaksónu a konfiguráciu upínacieho zariadenia.

Ultrazvukové zváranie verzus iné spôsoby spájania

Pri rozhodovaní o tom, či je ultrazvukové zváranie tou správnou voľbou, pomáha porovnať ho s inými bežnými spojovacími technikami, ako je lepenie a nanášanie tepla.

Toto porovnanie ukazuje, prečo je ultrazvukové zváranie často uprednostňované vo vysokorýchlostných výrobných nastaveniach, kde by oneskorenie vytvrdzovania alebo ďalšie materiály spomalili výstup alebo zvýšili náklady.

Výber správneho ultrazvukového zváracieho stroja

Výber vhodného stroja závisí od typu materiálu, geometrie dielu a požadovaného objemu výroby. Kupujúci zvyčajne hodnotia možnosti frekvencie v rozsahu od 15 kHz pre väčšie, tvrdšie časti až po 40 kHz alebo vyššiu pre malé, jemné komponenty. Výkon, dizajn klaksónu a dostupnosť programovateľných ovládacích prvkov pre amplitúdu, tlak a čas zvárania tiež zohrávajú významnú úlohu pri prispôsobovaní stroja konkrétnej aplikácii. Výrobcovia vyrábajúci rozmanité produktové rady často investujú do strojov s vymeniteľnými nástrojmi, takže jedna jednotka dokáže spracovať viacero návrhov dielov bez väčšej rekonfigurácie.

Najlepšie postupy pre optimálnu kvalitu zvaru

Dosiahnutie konzistentných, pevných zvarov si vyžaduje pozornosť tak pri nastavovaní stroja, ako aj pri návrhu dielov. Nasledujúce postupy pomáhajú minimalizovať chyby a zlepšiť celkovú pevnosť zvaru:

• Navrhnite smerovač energie alebo šmykový spoj vhodný pre materiál a geometriu dielu
• Prispôsobte nastavenia amplitúdy a tlaku konkrétnemu termoplastu, ktorý sa má zvárať
• Uistite sa, že diely sú správne zarovnané a upevnené, aby sa zabránilo nerovnomernému prenosu energie
• Pravidelne kontrolujte a udržiavajte povrch klaksónu, aby ste predišli nezrovnalostiam súvisiacim s opotrebovaním
• Spustite testovacie zvary a sledujte údaje o sile zvarov predtým, než sa zapojíte do plnej produkcie

Kombináciou zvukovej konštrukcie dielov so správne kalibrovaným zariadením sa výrobcovia môžu spoľahnúť na ultrazvukové zváracie stroje, ktoré im poskytnú rýchle, čisté a odolné spoje v širokej škále produktov a odvetví.
