Ako ultrazvukový zvárací stroj spája plast a látku bez lepidla alebo skrutiek?

Čo vlastne robí ultrazvuková zváračka

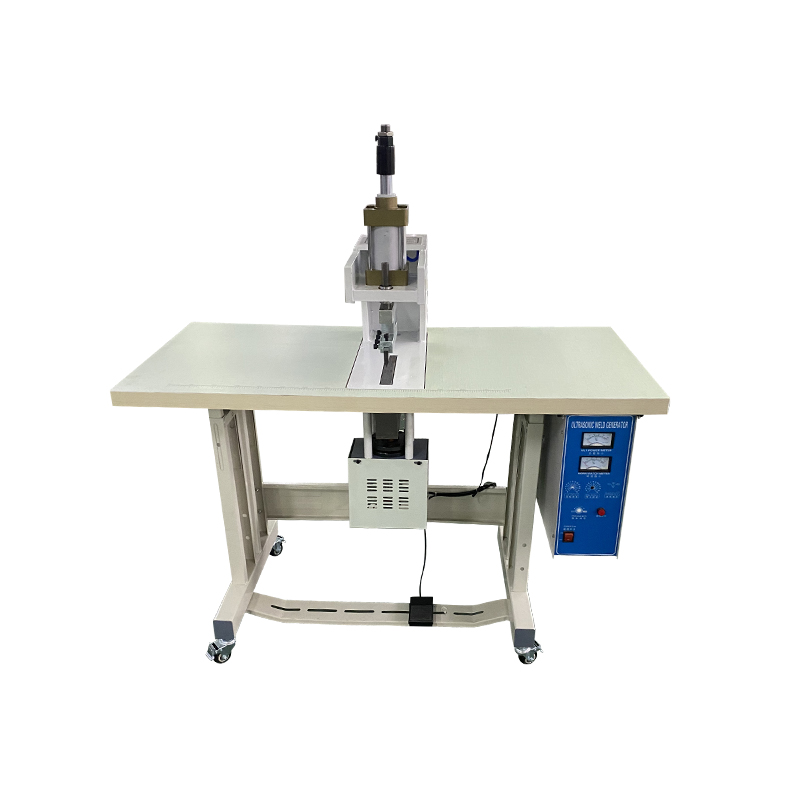

An ultrazvukový zvárací stroj spája plastové komponenty alebo vrstvy tkaniny z mikrovlákna bez lepidiel, rozpúšťadiel alebo mechanických spojovacích prvkov. Funguje tak, že generuje vysokofrekvenčný signál, zvyčajne s frekvenciou 20 kHz alebo 15 kHz, cez generátorovú jednotku a potom prevádza tento signál na mechanické vibrácie prostredníctvom systému prevodníka. Keď je táto vibrácia aplikovaná na obrobok pod kontrolovaným tlakom, trenie generované medzi plastovými molekulami alebo tkaninovými mikrovláknami na rozhraní spoja produkuje dostatok tepla na lokálne roztavenie materiálu. Keď sa vibrácie zastaví a tlak sa udrží, roztavené rozhranie sa ochladí a stuhne, čím sa vytvorí spojenie, ktoré je často také silné ako okolitý základný materiál.

Tento proces sa zásadne líši od tradičných metód spájania, ako je skrutkovanie, lepenie alebo spájanie rozpúšťadlom, pretože sa spolieha výlučne na fúziu na molekulárnej úrovni a nie na pridaný spojovací materiál. Pre výrobcov, ktorí vyrábajú plastové komponenty alebo výrobky zo syntetických tkanín vo veľkom, má toto rozlíšenie skutočné dôsledky na rýchlosť výroby, náklady na materiál a trvanlivosť hotového výrobku.

Princíp práce vysvetlený krok za krokom

Pochopenie mechanickej sekvencie ultrazvukového zvárania pomáha operátorom riešiť problémy s kvalitou zvaru a pomáha kupujúcim posúdiť, či daná špecifikácia stroja vyhovuje ich výrobným potrebám. Proces prebieha v troch rôznych fázach, z ktorých každá závisí od presného načasovania a kontroly tlaku.

Prvá fáza: Generovanie vysokofrekvenčných vibrácií

Generátor produkuje vysokofrekvenčný elektrický signál, najčastejšie pri 20 kHz, hoci 15 kHz systémy sa používajú pre aplikácie vyžadujúce vyššiu amplitúdu na väčších alebo hrubších častiach. Tento elektrický signál prechádza do meniča, ktorý ho pomocou piezoelektrických prvkov premieňa na mechanické vibrácie s rovnakou frekvenciou.

Druhá fáza: Generovanie trecieho tepla

Mechanické vibrácie sa šíria cez zostavu zosilňovača a klaksónu, ktorá zosilňuje a usmerňuje vibrácie do obrobku. Na rozhraní spoja táto rýchla oscilácia spôsobuje trenie na molekulárnej úrovni medzi plastovými povrchmi alebo medzi tkaninovými mikrovláknami, čím sa generuje lokalizované teplo sústredené presne v zamýšľanom bode zvaru, a nie cez celú časť.

Tretia etapa: Tavenie a chladenie pod tlakom

Keď teplota rozhrania dosiahne bod topenia materiálu, zmäkčený plast vytečie, aby vyplnil mikroskopické medzery medzi týmito dvoma povrchmi. Vibrácie sa potom zastavia, kým sa tlak udrží na mieste, čo umožní roztavenému rozhraniu vychladnúť a znovu stuhnúť, čím sa vytvorí súvislý molekulárny reťazec naprieč tým, čo boli predtým dva samostatné povrchy.

Výkonnostné výhody oproti tradičným metódam spájania

Ultrazvukové zváranie ponúka niekoľko merateľných výhod, ktoré vysvetľujú jeho široké uplatnenie vo výrobe plastov a textilu. Časy zváracích cyklov sú zvyčajne extrémne krátke, vo všeobecnosti klesajú medzi 0,01 a 9,99 sekundy na zvar, čo umožňuje výrobcom integrovať proces do vysokorýchlostných výrobných liniek bez vytvárania prekážok. Pretože sa výsledný spoj vytvára zo samotného základného materiálu a nie z pridanej adhéznej vrstvy, konečná pevnosť zvaru sa môže približovať alebo zodpovedať pevnosti v ťahu pôvodného materiálu, čo mu dáva schopnosť vydržať značné napätie a tlak v podmienkach konečného použitia.

Neprítomnosť sekundárnych materiálov, ako sú skrutky, nity alebo lepidlo, má tiež ďalšie výhody. Výrobné náklady klesajú, pretože nie je potrebné kupovať, skladovať alebo aplikovať tieto pomocné komponenty a hotový produkt sa vyhýba potenciálnym zdravotným alebo environmentálnym problémom spojeným s lepidlá na báze rozpúšťadiel. Vďaka tomu je ultrazvukové zváranie obzvlášť atraktívne pre kategórie produktov, kde je prioritou čistota materiálu alebo bezpečnosť pri kontakte s ľuďmi, ako sú zdravotnícke pomôcky alebo obaly priľahlé k potravinám.

Kľúčové výkonnostné výhody

• Cykly zvárania dokončené za menej ako desať sekúnd, podporujúce vysokovýkonné linky
• Pevnosť spoja, ktorá sa môže priblížiť pôvodnej pevnosti v ťahu základného materiálu
• Nevyžadujú sa žiadne skrutky, nity ani lepidlá, čím sa znižujú náklady na materiál a prácu
• Kompatibilné so širokou škálou termoplastov a tkanín z mikrovlákna
• Podporuje automatizovanú, opakovateľnú výrobu s minimálnymi zmenami operátora

Kompatibilita materiálov naprieč plastmi a tkaninami

Ultrazvukové zváranie spoľahlivo funguje v celom rade bežných termoplastických materiálov vrátane polyetylénu, polypropylénu a polykarbonátu, z ktorých každý sa topí a znovu tuhne predvídateľne pri kontrolovaných vibráciách a tlaku. Výber materiálu je dôležitý pre kvalitu zvaru, pretože rôzne plasty majú rôzne teploty topenia, molekulárne štruktúry a charakteristiky tlmenia vibrácií, ktoré ovplyvňujú, ako efektívne sa teplo vytvára na rozhraní spoja. Amorfné plasty, ako je polykarbonát, sa zvyčajne zvárajú predvídateľnejšie ako semikryštalické plasty, ako je polypropylén, ktoré vyžadujú presnejšie ladenie procesu na dosiahnutie konzistentných výsledkov.

Okrem pevných plastov sa ultrazvukové zváranie účinne rozširuje aj na tkaniny z mikrovlákien a syntetické textílie, kde rovnaký princíp trecieho ohrevu spája vrstvy vlákien dohromady bez zošívania. Táto schopnosť urobila z ultrazvukového zvárania praktickú alternatívu šitia v určitých textilných aplikáciách, najmä tam, kde sa uprednostňuje bezšvový, vodeodolný alebo ľahký spoj pred zošívaným švom.

Priemyselné aplikácie, kde ultrazvukové zváranie prináša hodnotu

Všestrannosť ultrazvukového zvárania viedla k jeho prijatiu v širokej škále výrobných sektorov, z ktorých každý čerpá z rôznych aspektov rýchlosti, sily a materiálovej kompatibility technológie.

Montáž automobilových komponentov

Výrobcovia automobilov sa spoliehajú na ultrazvukové zváranie pri spájaní plastových dielov, ako sú kryty svetlometov, komponenty nádrží na vodu a zostavy nárazníkov, kde sú konzistentná pevnosť a nepriepustné tesnenia nevyhnutné pre dlhodobý výkon vozidla.

Výroba elektroniky

Pri výrobe elektroniky sa pri tomto procese zvárajú puzdrá na mobilné telefóny, kryty batérií a kryty nabíjačiek, kde záleží na presnosti a rýchlosti vzhľadom na vysoké objemy výroby typické pre spotrebnú elektroniku.

Výroba zdravotníckych pomôcok

Výrobcovia zdravotníckych pomôcok používajú ultrazvukové zváranie na montáž plastových komponentov a obalov liekov, pričom oceňujú proces pre jeho schopnosť vytvárať bezpečné tesnenia bez zavádzania lepiacich chemikálií, ktoré by mohli ohroziť sterilitu alebo bezpečnosť pacienta.

Výroba domácich spotrebičov a hračiek

Výrobcovia domácich spotrebičov aplikujú túto technológiu na plastové kryty vysávačov, elektrických ventilátorov a varičov ryže, zatiaľ čo výrobcovia hračiek a papiernictva ju používajú na spájanie plastových komponentov do produktov, ktoré vyžadujú trvanlivosť a bezpečnosť pre koncových používateľov vrátane detí.

Mikrovláknové tkaniny a textilné aplikácie

V rámci textílií sa ultrazvukové zváranie používa pre nylonové popruhy na prilby, vypchávky na prilby, utierky na mopy, netkané textílie a rôzne textílie z chemických vlákien, ktoré ponúkajú metódu spájania bez stehov, ktorá je vhodná pre výrobky, kde je nežiaduca objemová veľkosť švu alebo perforácia ihlou.

Výber správneho stroja pre potreby výroby

Výber ultrazvukového zváracieho stroja vyžaduje prispôsobenie frekvencie, výkonu a úrovne automatizácie konkrétnemu materiálu a geometrii dielu. Vyššie frekvencie, ako napríklad 20 kHz, vo všeobecnosti vyhovujú menším, jemnejším častiam vyžadujúcim presné riadenie energie, zatiaľ čo nižšie frekvencie, ako napríklad 15 kHz, poskytujú vyššiu amplitúdu vhodnú pre väčšie alebo hrubšie komponenty, ktoré potrebujú viac energie na dosiahnutie teploty topenia. Automatizované systémy s programovateľným nastavením času zvárania, tlaku a amplitúdy pomáhajú výrobcom udržiavať konzistentnú kvalitu zvaru počas dlhých výrobných sérií, čím sa znižuje variabilita, ktorá sa môže vyskytnúť pri ručne ovládaných zariadeniach.

Kupujúci by tiež mali zvážiť kompatibilitu konštrukcie klaksónu a príslušenstva s ich špecifickou geometriou dielu, pretože klaksón musí mať vlastný tvar, aby zodpovedal kontaktnej ploche zvarového spoja pre konzistentný prenos energie. Spolupráca s dodávateľom, ktorý môže poskytnúť vzorky zváracích skúšok na skutočných materiáloch kupujúceho pred nákupom, pomáha potvrdiť, že
