Ultrazvukové zváranie: Proces, materiály, nástroje a praktické tipy na nastavenie

Ultrazvukové zváranie je proces spájania, ktorý využíva vysokofrekvenčné akustické vibrácie na vytvorenie tepla na rozhraní medzi dvoma časťami. Vibrácie sa aplikujú lokálne pod tlakom a materiály sa spoja bez hromadného tavenia, ku ktorému dochádza pri konvenčnom zváraní. Je to praktická metóda pre termoplasty, netkané textílie, fólie a určité kovy a stala sa známou na výrobných linkách, kde záleží na čistých, rýchlych a opakovateľných spojoch. V Changzhou Aoheng Machinery nie je ultrazvukové zváranie abstraktnou témou; je to princíp strojov, ktoré vyrábame pre výrobcov textilu, netkaných textílií, výrobkov na jedno použitie a plastových dielov. Užitočnou časťou je pochopenie toho, čo proces potrebuje od materiálu, nástrojov a nastavenia, takže dobrý zvar je opakovateľný a nie náhodný.

Ako funguje proces ultrazvukového zvárania

Ultrazvukový zvárací systém má jednoduchú zostavu: napájací zdroj, prevodník, zosilňovač, sonotródu alebo klaksón a nákovu alebo prípravok. Prevodník premieňa elektrickú energiu na mechanické vibrácie, zosilňovač upravuje amplitúdu a klaksón túto vibráciu prenáša na obrobok. Nákova drží diel a tvaruje kontaktný bod. Typický cyklus prebieha v šiestich krokoch:

1. Časti sú umiestnené v prípravku alebo na nákove.
2. Klaksón klesá a dotýka sa hornej časti.
3. Upínacia sila sa aplikuje na držanie častí pohromade.
4. Vibrácie bežia počas nastaveného času zvárania, vytvárajúc trenie a teplo v spoji.
5. Vibrácie sa zastavia a súčiastky sú počas doby držania pod tlakom.
6. Klaksón sa stiahne a spojená zostava sa odstráni.

Hlavnými parametrami sú frekvencia, amplitúda, sila, čas zvárania a čas zdržania. Systém 20 kHz je bežný pre robustné plastové diely, zatiaľ čo 30 až 40 kHz sa často volí pre jemnejšiu prácu. Vyššia amplitúda nie je automaticky lepšia; príliš veľa môže poškodiť povrch, poškodiť vlákna alebo prasknúť krehké časti. Čas držania je dôležitý rovnako ako čas zvárania, pretože spoj musí vychladnúť pod tlakom, kým sa klaksón zasunie. Pre bodové spájanie a malé plastové zostavy môže špecializovaná stolová jednotka značne zjednodušiť nastavenie a opakovateľnosť a ultrazvukový bodový zvárací stroj AH50Q je praktickým príkladom tohto prístupu.

Ultrazvukový bodový zvárací stroj AH-50Q na montáž textilu Stolová bodová zváračka na netkané kabelky, ušné slučky na masky a plastové zostavy s nožným pedálovým ovládaním a vzorovými formami pre opakovateľné spoje. Zobraziť produkt →

Ktoré materiály dobre reagujú na ultrazvukové zváranie

Správanie materiálu rozhoduje o tom, či je ultrazvukové zváranie vhodné. Amorfné termoplasty vo všeobecnosti dobre prenášajú vibrácie; semikryštalické živice môžu zvárať, ale zvyčajne potrebujú užšie procesné okná. Netkané textílie a filmy sa spájajú prostredníctvom lokalizovaného vlákna alebo povrchovej fúzie, zatiaľ čo tenké kovy sa spájajú skôr deformáciou v tuhom stave než roztavením. Nižšie uvedená tabuľka poskytuje praktický východiskový bod, ale presné výsledky závisia od triedy, hrúbky, prísad a nástrojov.

Ak si nie ste istí, či sa živica alebo laminát zvára čisto, začnite s malou vzorkou a skontrolujte spoj pod zaťažením. Necháme si dlhší set poznámky o materiálovej kompatibilite v našej technickej knižnici pre tímy, ktoré potrebujú hlbší východiskový bod.

Nástroje, dizajn spojov a detaily, ktoré rozhodujú o kvalite

Nástroje sú miestom, kde mnohé projekty ultrazvukového zvárania uspejú alebo zlyhajú. Húkačka navrhnutá pre jeden spoj môže byť nesprávna pre iný a upínadlo, ktoré sa ohýba, ukradne energiu zvaru. Dôležitý je aj dizajn spoja. Energetický dirigent sústreďuje vibrácie na počiatočnú kontaktnú líniu, šmykový spoj poskytuje presahové uloženie pre pevnejšie utesnené zostavy a usporiadanie pero a drážka pomáha zarovnať diely. V prípade textílií a netkaných textílií sa rohová plocha a vzor nákovy spájajú so vzhľadom, mäkkosťou a kvalitou okrajov. Opotrebovaný roh alebo zle podopretá kovadlina môžu vytvárať nekonzistentné spoje, aj keď nastavenia stroja vyzerajú správne.

Pri textilných a netkaných prácach profil rohoviny a vzor nákovy často rozhodujú o tom, či je spojenie mäkké, ploché alebo dekoratívne. Naše zváracie rohy optimalizované pre textil sú vyrobené s ohľadom na túto rovnováhu a sú jedným z tichších dôvodov, prečo je výrobná linka konzistentná.

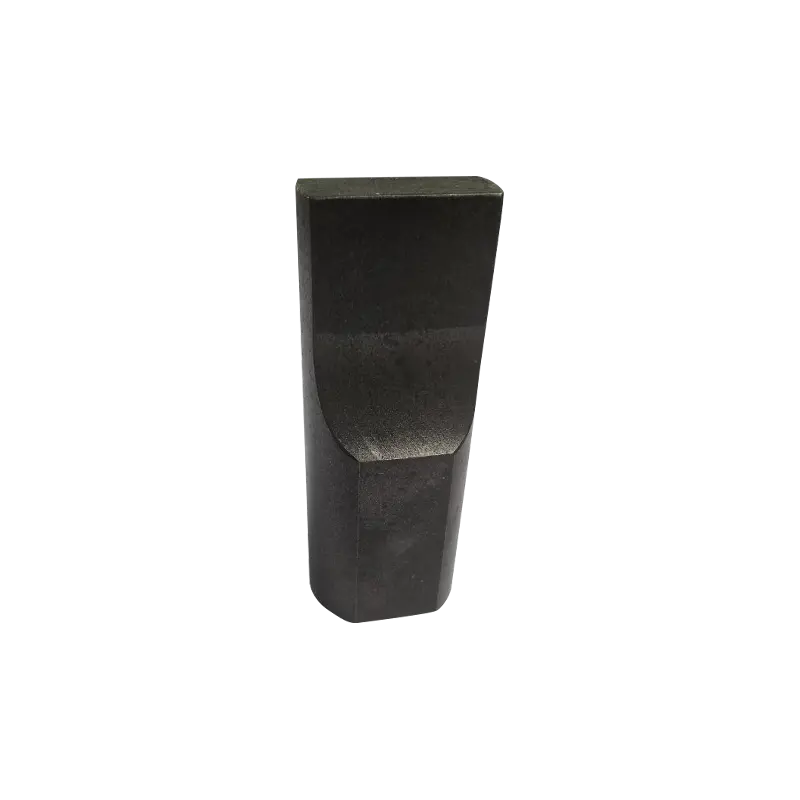

Ultrazvukové zváracie rohy AH optimalizované pre textil Ultrazvukové príslušenstvo na zváranie alebo rezanie textílií ponúkané vo viacerých amplitúdach a frekvenciách na podporu konzistentného prenosu energie pri spracovaní netkaných textílií a textílií. Zobraziť produkt →

Praktické parametre a kontroly nastavenia

Pred výmenou stroja skontrolujte základy. Väčšina problémov so zváraním nie je záhadná; sú to uvoľnené príslušenstvo, špinavý povrch alebo parameter, ktorý sa posunul.

• Ak je živica hygroskopická, vysušte materiál a povrchy udržujte bez oleja, prachu a separačných prostriedkov.
• Skontrolujte tuhosť prípravku a podperu dielu; pohyb pod tlakom oslabuje zvar.
• Skontrolujte, či čelo klaksónu nie je opotrebované, preliačené alebo nerovnomerné.
• Uistite sa, že upínací tlak je v každom cykle konzistentný.
• Upravte amplitúdu a čas zvárania v malých krokoch a potom overte čas výdrže.
• Spustite ťahový test alebo kontrolu odlupovania na skutočnom výrobnom materiáli, nielen na vzorke zo skladu.

Kde sa ultrazvukové zváranie hodí do výroby

Ultrazvukové zváranie sa prejavuje všade tam, kde je teplo, lepidlá alebo stehy nepohodlné. V textíliách a netkaných textíliách sa používa na čipkové efekty, lemovanie, prešívanie, rozrezávanie a tesnenie a kompozitné lepenie. V jednorazových výrobkoch spája návleky na topánky, čiapky, obliečky na vankúše, rukavice a hygienické vložky bez šijacej nite. Baliace tímy ho používajú na tesnenia a spoje, u ktorých je zjavné, že sú poškodené, zatiaľ čo výrobcovia automobilov a elektroniky ho používajú na malé plastové zostavy a ukončenie drôtov. Lekárska výroba sa na ňu spolieha, keď záleží na čistom, opakovateľnom spoji.

V našom vlastnom sortimente sa rovnaké princípy vyskytujú v ultrazvukových čipkovacích strojoch, prešívacích strojoch, rezacích a priečnych strojoch, jednorazových strojoch a jednoúčelových zváracích jednotkách. náš rad ultrazvukových zváracích strojov pokrýva ručné, bodové, krycie a plastové formáty zvárania, takže správny východiskový bod závisí skôr od spoja než od jedného typu stroja. Pre opravy v teréne, odber vzoriek alebo krátke série vám ručná ultrazvuková zváračka, ako je AH30, poskytuje užitočný most medzi stolom a výrobnou linkou.

AH-30 Ručná ultrazvuková bodová zváračka pre terén a krátke prevádzky Prenosná 28/35 kHz ultrazvuková zváračka na bodové spájanie tenkých plastov, netkaných textílií a drôtov, vhodná na opravy, odber vzoriek a krátke výrobné série. Zobraziť produkt →

Bezpečnosť, údržba a bežné chyby

Ultrazvukové zváranie je vo všeobecnosti čisté, ale nie je bez rizika. Vysokofrekvenčné vibrácie môžu časom ovplyvniť sluch, takže kryty a ochranu sluchu sa oplatí brať vážne. Počas bicyklovania držte ruky mimo klaksónu a nákovy, pri výmene nástrojov používajte postupy blokovania a pri práci s plastmi, ktoré uvoľňujú prchavé látky, zabezpečte vetranie alebo odsávanie výparov. Na strane údržby pravidelne kontrolujte opotrebovanie klaksónu, chladenie prevodníka, stav kábla a zarovnanie upínacieho prípravku. Bežným chybným krokom je naháňanie väčšieho výkonu, keď je skutočným problémom opotrebovaný klaksón, ohýbajúci sa prípravok alebo nekonzistentné rozmery dielov. Ďalším predpokladom je, že zvar, ktorý vyzerá dobre, vydrží pri zaťažení; jednoduchá kontrola ťahom alebo odlupovaním zachytí viac problémov ako vizuálna kontrola.

Výber správneho zariadenia na ultrazvukové zváranie

Výber vybavenia začína materiálom a spojom, nie stránkou katalógu. Opýtajte sa, z čoho sú diely vyrobené, akú majú hrúbku, aká veľká je plocha zvaru a aký čas cyklu potrebuje linka. Potom zvážte úroveň automatizácie: ručná jednotka môže stačiť na opravy a práce s malým objemom, zatiaľ čo stroj založený na upínaní s riadenou silou, časom a držaním je lepší pre konzistentnosť výroby. Dôležitá je aj podpora nástrojov, pretože rohy a prípravky nie sú univerzálne. V Changzhou Aoheng Machinery vyrábame ultrazvukové zariadenia pre textilné, netkané, jednorazové a plastové aplikácie a dodávame zákazníkom vo viac ako tridsiatich krajinách. Táto skúsenosť je užitočná, keď štandardný stroj potrebuje vlastný klaksón, inú nákovu alebo prípravok prispôsobený nepohodlnému tvaru dielu.

Ak vážite nový ultrazvukový proces, najspoľahlivejším ďalším krokom je skúška vzorky so skutočným materiálom a geometriou spoja. Prineste nám diel, poruchový režim a cieľ výroby a my vám pomôžeme zúžiť formát stroja, nástroje a procesné okno. Ultrazvukové zváranie odmeňuje prípravu a pokojné, dobre podporované nastavenie zvyčajne prekoná dlhý zoznam funkcií stroja.
