Čo je to vyhrievanie? Proces, metódy a nástroje vysvetlené v praxi

Heat staking je proces spájania, ktorý využíva teplo a kontrolovaný tlak na pretvorenie plastového prvku, zvyčajne lisovaného nástavca alebo kolíka, do tvarovanej hlavy, ktorá upne na miesto ďalší komponent. Nič nie je prilepené a nič nie je priskrutkované: samotný plast sa stáva spojovacím prvkom. Návar zmäkne, zatečie do tvaru nástroja a potom sa ochladí na nitu podobnú hlavu, ktorá mechanicky spojí zostavu dohromady. Pretože je spoj vytvorený z dielu, výsledok je trvalý a bez uvoľneného hardvéru.

Uvidíte aj proces opísaný ako tepelné nasadzovanie, tepelné nitovanie alebo zateplenie. Ukáže sa všade tam, kde plastový kryt potrebuje držať kovovú vložku, dosku s plošnými spojmi, držiak, svorku alebo malú podzostavu, ktorá sa nesmie pri prevádzke rozpadnúť. Myšlienka je jednoduchá, ale detaily tepla, sily a chladenia sú to, čo oddeľuje čistý spoj od prasknutého.

Ako funguje proces vyhrievania

Typický cyklus má predvídateľnú postupnosť a na každom kroku záleží:

1. Načítať a lokalizovať. Časti sú vložené do upínadla a plastový výstupok prechádza cez otvor v komponente, ktorý je na ňom umiestnený.
2. Aplikujte teplo. Vyhrievaný nástroj, často nazývaný termoda, sa buď dotýka hornej časti nástavca, alebo naň smeruje horúci vzduch, kým plast nedosiahne rozsah zmäknutia.
3. Formujte hlavu. Pôsobí sa sila a zmäkčený plast prúdi do profilu hrotu nástroja a šíri sa smerom von cez protiľahlú časť.
4. Ochlaďte pod tlakom. Teplo sa odvádza, zatiaľ čo nástroj drží hlavu, čo umožňuje polyméru znova stuhnúť v novom tvare.
5. Stiahnite a zopakujte. Nástroj sa zdvihne, kĺb zostane zablokovaný a začne sa ďalší cyklus.

Teploty sa zvyčajne pohybujú tesne nad rozsahom mäknutia materiálu alebo skleného prechodu: dostatočne teplé na to, aby polymér tiekol, dostatočne chladné, aby nedošlo k jeho znehodnoteniu. Väčšina cyklov sa skončí v priebehu niekoľkých sekúnd, a preto sa proces tak dobre automatizuje. Čas, teplota a sila sú tri premenné, ktoré rozhodujú o tom, či sa hlava úplne vytvaruje alebo či náliatok praskne pod tlakom.

Stručný prehľad metód zakladania tepla

Existuje niekoľko variantov, ktoré sa líšia najmä tým, ako sa k plastu dostane teplo a koľko sa s ním zohreje aj okolitá časť.

Ktorú metódu by ste si mali vybrať?

Kontaktné vytyčovanie pokrýva väčšinu každodennej práce, pretože je rýchle a opakovateľné. Choďte na horúci vzduch, keď geometria spôsobuje nepríjemný kontakt, a zvážte ultrazvuk alebo infračervené žiarenie, keď časti okolo kĺbu neznesú veľa tepla. Rozhodujúcimi faktormi sú takmer vždy geometria dielu, čas cyklu a aké tepelné zaťaženie dokáže zostava absorbovať.

Heat Staking vs Ultrasonic Staking

Tieto dva procesy vyzerajú v továrni podobne, pretože oba končia vytvarovanou plastovou hlavou. Rozdiel je v tom, odkiaľ teplo pochádza. Pri zahrievaní zvyšuje externý nástroj teplotu nástavca, kým plast nezmäkne. Pri ultrazvukovom vytyčovaní klaksón vibruje s frekvenciou 20 až 40 kHz a trenie medzi vibračným nálitkom a časťou nad ním vytvára teplo priamo na rozhraní, takže energia zostáva lokálna a okolitý plast sa sotva zohreje.

Táto lokalita je dôvodom, prečo ultrazvukové vytyčovanie často vyhráva na malých stĺpikoch, tesne rozmiestnených prvkoch a zostavách s elektronikou citlivou na teplo v blízkosti. Časy cyklov sú kratšie, medzi zdvihmi nie je k dispozícii žiadny horúci nástroj na chladenie a to isté zariadenie sa zvyčajne dá prepnúť na zváranie alebo vkladanie výmenou klaksónu. Kompromisom je, že na dizajne nástrojov záleží viac: geometria rohov, amplitúda, podpora upínadla a lícovanie dielov musia byť správne a tenké alebo zle podopreté steny môžu prasknúť, ak sa nastavenie uponáhľa.

V praxi väčšina rastlín skončí s oboma. Heat staking zvládne veľké výstupky a nepohodlné tvary, zatiaľ čo ultrazvukové zariadenie prevezme malú, rýchlu a veľkoobjemovú prácu. Ak zvažujete tieto dve veci, pomôže vám to skontrolovať ideálne materiály a praktické obmedzenia ultrazvukového zvárania predtým, ako sa zaviažete k procesu.

Ultrazvukový bodový zvárací stroj AH-50Q na lepenie netkaných textílií a plastov Poloautomatická ultrazvuková bodová zváračka na spájanie netkaných textílií a plastov, vrátane vreciek a masiek; ovládanie nožným pedálom, nastaviteľná šírka, bez predhrievania. Zobraziť produkt →

Tam, kde sa pri výrobe používa vyhrievanie

Odvetvia, ktoré sa spoliehajú na vsadené kĺby

• Automobilové interiéry a elektronika, kde ozdobné spony, snímače a kryty konektorov musia zostať upevnené počas životnosti vozidla.
• Ovládacie panely spotrebičov, na ktorých sú umiestnené kolíky s plošnými spojmi a spínače za utesnenou prednou časťou.
• Zdravotnícke zariadenia, kde kryty na jedno použitie a opakovane použiteľné kryty vyžadujú čistú montáž bez lepidla.
• Spotrebná elektronika, kde sú kovové vložky a tienenie ukotvené vo vnútri plastových škrupín.
• Priemyselné zariadenia a prístrojové vybavenie, kde sú svorky a typové štítky zaistené bez skrutiek.

Zahrievanie je proces z tuhých plastov, ale mnohé z tých istých tovární prevádzkujú aj ultrazvukové zariadenia na mäkký tovar. Linka na netkané textílie, ktorá utesňuje a reže látky, textilný závod, ktorý prešíva vypchávky, a dielňa, ktorá kladie plastové kryty, sú často súčasťou rovnakého výrobného reťazca, a preto sa tieto dve technológie často nakupujú a udržiavajú spoločne. Vyrábame oba druhy strojov, od systémov na rezanie a prešívanie látok až po ultrazvukové zváračky, a otázky týkajúce sa stávkovania, ktoré dostávame, sa takmer vždy týkajú rovnakých základov: kontrola tepla, stav nástroja a podpora dielov. Môžete vidieť celý rozsah ultrazvukové zváracie a rezacie zariadenia vyrábame pre tieto aplikácie.

Ultrazvuková zváračka plastov AH-DSL 15KHz 4200W Pneumatická ultrazvuková zváračka termoplastov a netkaných textílií, s digitálnym sledovaním frekvencie, nastaviteľnou úrovňou formy a priestoru a dvojtlačidlovým bezpečnostným štartom. Zobraziť produkt →

Konštrukčné pravidlá, ktoré udržujú spoľahlivé spoje

Väčšina porúch vytyčovania je navrhnutá dlho pred zapnutím stroja. Väčšine z nich bráni niekoľko geometrických návykov:

• Udržujte hrúbku steny výstupku približne na polovici až dvoch tretinách okolitej nominálnej steny, aby sa výstupok ochladzoval podobnou rýchlosťou a neklesal.
• Veľkosť hlavy je približne 1,5 až 2-násobok priemeru výstupku, takže tvarovaný plast prekrýva spojovaciu časť s dostatočným množstvom materiálu, ktorý ju drží.
• Nad spojovacou časťou ponechajte dostatočnú výšku nástavca na vytvorenie hlavy, ale nie takú, aby sa nástroj musel príliš pohybovať.
• Pridajte veľkorysý polomer v mieste, kde sa nástavec stretáva so stenou, a vyhnite sa ostrým vnútorným rohom, ktoré sústreďujú napätie.
• Priraďte šéfa k otvoru s vôľou; pretlačenie návarku cez poddimenzovaný otvor predpätie spoja ešte predtým, než sa zahreje.
• Vyberte si amorfný materiál, ako je ABS alebo polykarbonát, keď potrebujete široké, zhovievavé okno na spracovanie a plánujte prísnejšie kontroly pre semikryštalické druhy, ako je polypropylén alebo nylon.

Keď musí kĺb prežiť vibrácie alebo opakované zmeny teploty, na týchto proporciách záleží viac ako na nastavení stroja. Správne nastavenie šéfa je lacnejšie ako neskoršie pridanie kovového spojovacieho prvku.

Vybavenie, nástroje a riadenie procesov

Nástroj je súčasťou tepelného systému, ktorý rozhoduje o tom, ako bude hotová hlava vyzerať. Jeho profil hrotu riadi, ako sa zmäkčený plast šíri, a jeho materiál a tepelná hmotnosť určujú, ako rýchlo sa zotaví medzi cyklami. Opotrebované alebo kontaminované hroty vytvárajú nekonzistentné hlavy dlho predtým, než úplne zlyhajú, takže jednoduchá kontrolná rutina a náhradná sada hrotov sa rýchlo vyplatia.

Na strane stroja hľadajte skôr reguláciu teploty, zotrvania a sily v uzavretej slučke než časovače s otvorenou slučkou. Viacbodové hlavy umožňujú jedným ťahom vytyčovať niekoľko stĺpikov naraz a otočné stoly alebo upínacie zariadenia sa neustále prekrývajú. Disciplína nástrojov je v podstate rovnaká ako pri ultrazvukových rohoch a vlastných formách, kde profil musí presne zodpovedať spoju, aby sa dosiahol čistý a opakovateľný výsledok. To je práca, ktorú robíme každý deň, a to je dôvod, prečo ultrazvukové aj tepelné nástroje udržiavame v rovnakom rozhovore.

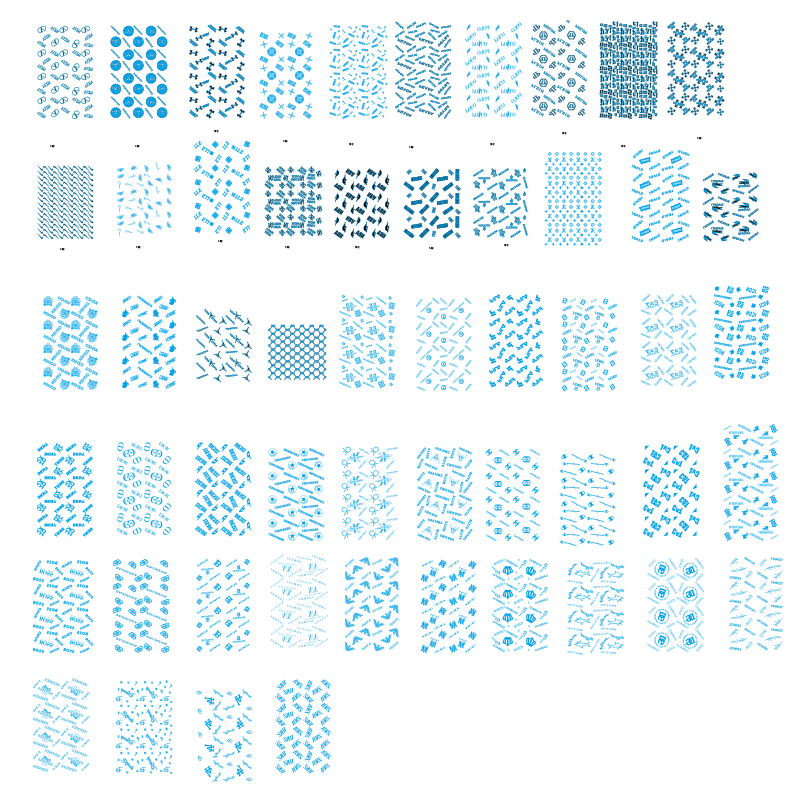

Vlastné ultrazvukové formy na zváranie, rezanie a tesnenie Vysoko presné oceľové formy na ultrazvukové zváranie, rezanie a tesnenie; prispôsobiteľný dizajn a veľkosť, aby zodpovedali profilom spojov pre opakovateľné výsledky. Zobraziť produkt →

Bežné poruchy vykurovania a ako ich opraviť

Keď sa pokazený kĺb pokazí, symptóm zvyčajne ukazuje priamo na príčinu:

• Neúplný alebo studený kolík: príliš málo tepla, sily alebo zotrvania. Mierne zvýšte teplotu hrotu, predĺžte kontaktný čas a skontrolujte, či sa nástroj skutočne dotýka nástavca.
• Spálená alebo vláknitá hlava: príliš veľa tepla alebo špička, ktorá nikdy nevychladne. Znížte nastavenú hodnotu, skráťte dobu zotrvania alebo pridajte pauzu ochladzovania.
• Blesk okolo hlavy: nadmerná sila alebo dutina hlavy, ktorá je príliš malá na objem plastu. Prispôsobte dutinu objemu výstupku.
• Praskanie na základni: tenký výstupok, ostrý roh alebo výstupok umiestnený príliš blízko okraja. Pridajte polomer a posuňte bossa dovnútra.
• Stopy na viditeľnom povrchu: príliš veľa tepla prechádzajúceho po výstupku. Skráťte cyklus alebo zhrubnite stenu pod nástavcom.
• Nekonzistentná výška hlavy: opotrebovaná špička, kolísanie teploty alebo uvoľnené upevnenie. Skontrolujte nástroje, overte kalibráciu a skontrolujte, či sa diel počas zdvihu nemôže posunúť.

Práca s týmito nastaveniami po jednom, namiesto toho, aby ste menili niekoľko nastavení naraz, udržiava proces predvídateľný a ďalšie nastavenie je oveľa jednoduchšie vytočiť.

Zahrievanie zostáva jedným z najjednoduchších spôsobov trvalého spájania plastových dielov a práve táto jednoduchosť je dôvodom, prečo na malých detailoch záleží. Geometria nástavca, stav nástroja a kontrola tepla a sily rozhodujú o tom, či spoj vydrží roky alebo zlyhá na poli. Ak plánujete novú zostavu alebo riešite problémy s existujúcou zostavou, užitočný východiskový bod je vždy rovnaký: porozumieť materiálu, rešpektovať proporcie návarku a dať nástroju stabilný, opakovateľný cyklus na prácu.
