Optimalizácia ultrazvukového zvárania: Kľúčové nástroje a riešenia upínania

Ultrazvukové zváranie je špičková technika používaná v rôznych odvetviach na spájanie termoplastov a tkanín z mikrovlákna prostredníctvom vysokofrekvenčných vibrácií, trecieho tepla a tlaku. Zatiaľ čo samotná technológia ponúka neuveriteľnú rýchlosť a efektivitu, jej úspech do značnej miery závisí od nástrojov a upínacích prostriedkov, ktoré sú súčasťou procesu. Bez presného zarovnania a rovnomernej aplikácie tlaku môžu aj tie najpokročilejšie zváracie systémy vytvárať nekonzistentné alebo slabé zvary, čo vedie k potenciálnym poruchám v kritických aplikáciách, ako sú automobilové diely, elektronika alebo lekárske zariadenia. Pochopenie toho, aké typy nástrojov a upínacích prostriedkov sú potrebné, môže znamenať rozdiel medzi silným a spoľahlivým spojením a kompromisom.

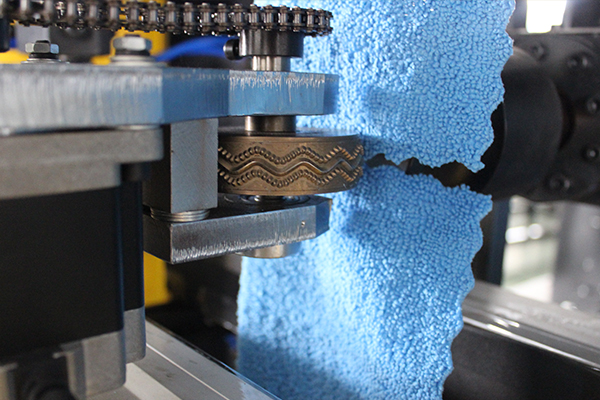

Pri diskusii ultrazvukové zváracie stroje Nástroje sa vo všeobecnosti týkajú dvoch kritických komponentov: rohu (alebo sonotródy) a nákovy (alebo upínadla). Tieto komponenty sú zodpovedné za prenos ultrazvukových vibrácií na obrobky a zabezpečujú, aby boli počas procesu zvárania správne zarovnané a držané pod správnym tlakom. Dizajn a presnosť týchto nástrojov sú životne dôležité pre kvalitu zvarov.

Tryska je jedným z najdôležitejších prvkov v procese ultrazvukového zvárania. Je navrhnutý na mieru tak, aby zodpovedal tvaru a materiálu zváraného obrobku. Vyrobený z odolných materiálov, ako je titán alebo hliník, klaksón prenáša ultrazvukovú energiu na časti, čo spôsobuje lokálne zahrievanie na rozhraní, kde dochádza k zvaru. Konštrukcia klaksónu však musí brať do úvahy faktory ako frekvencia, amplitúda a tuhosť materiálu. Napríklad nesprávne navrhnutý klaksón môže viesť k nerovnomernému rozloženiu vibrácií, čo vedie k zlej kvalite zvaru. V mnohých prípadoch musí tvar klaksónu presne zodpovedať obrysu zváraného dielu, čím sa zabezpečí rovnomerný kontakt a efektívny prenos energie. Príliš tuhé alebo nesprávne naladené klaksóny môžu dokonca poškodiť citlivé časti pôsobením nadmernej sily alebo vibrácií v nesprávnych oblastiach.

Rovnako dôležitá je kovadlina alebo prípravok, ktorý pri zváraní drží obrobok pevne na svojom mieste. Presné upevnenie je životne dôležité, pretože akékoľvek nesprávne nastavenie, pohyb alebo nesprávne rozloženie tlaku počas zvárania môže viesť k neúplnému spojeniu alebo slabým zvarom. Dobre navrhnutý prípravok poskytuje oporu a zaisťuje, že diely sú počas zváracieho procesu dokonale vyrovnané a nehybné. Toto je obzvlášť dôležité pri zložitých alebo viacdielnych zostavách, kde aj nepatrné vychýlenie môže viesť k funkčným poruchám. Prípravky sú zvyčajne prispôsobené geometrii dielu a sú navrhnuté tak, aby rovnomerne vyvíjali tlak na oblasť spoja, aby sa vytvorili konzistentné zvary.

Jedným z najdôležitejších faktorov pri upevňovaní je aplikácia tlaku. Počas ultrazvukového zvárania sú spájané materiály vystavené tlaku, aby sa zabezpečilo, že časti budú počas celého procesu v tesnom kontakte. Upínadlo musí byť dostatočne robustné, aby udržalo rovnomerný tlak bez deformácie dielov, najmä ak sú tenké alebo jemné. Ak sa použije príliš veľký tlak, môže to viesť k nadmernému toku materiálu alebo dokonca k poškodeniu dielov. Naopak, príliš malý tlak môže mať za následok slabé alebo neúplné zvary. Presné upínanie pomáha predchádzať týmto problémom tým, že aplikuje konzistentnú silu na povrch obrobku a zabezpečuje, aby sa energia generovaná ultrazvukovými vibráciami koncentrovala na zvarový spoj.

Ďalším dôležitým aspektom pre ultrazvukové zváracie prípravky je materiálová kompatibilita. Materiály použité v prípravku musia byť starostlivo vybrané, aby sa zabránilo interferencii s ultrazvukovou energiou. Niektoré materiály, ako napríklad niektoré kovy, môžu absorbovať alebo odrážať ultrazvukové vlny, čím sa znižuje účinnosť procesu zvárania. Z tohto dôvodu sú prípravky často vyrobené z nereaktívnych materiálov, ako je tvrdená oceľ alebo špecifické polyméry, ktoré dokážu odolať namáhaniu procesu bez ovplyvnenia prenosu ultrazvukovej energie. V niektorých prípadoch môže dizajn prípravku obsahovať aj prvky, ako sú chladiace kanály alebo chladiče na riadenie tepla generovaného počas procesu zvárania a zabránenie prehriatiu alebo deformácii zváraných častí.

Okrem presného upevnenia zohráva hlavnú úlohu pri dosahovaní úspešných zvarov zarovnanie nástrojov. Klaksón musí byť zarovnaný s prípravkom, aby sa zabezpečilo, že sa ultrazvuková energia aplikuje presne tam, kde je to potrebné. Nesprávne nastavenie môže spôsobiť nerovnomerné rozloženie energie, čo vedie k slabým zvarom alebo poškodeniu dielov. veľa ultrazvukové zváracie stroje sú vybavené presnými vyrovnávacími systémami a snímačmi, aby sa zabezpečilo, že klaksón a prípravok sú dokonale zarovnané pred začiatkom zvárania. To si však vyžaduje starostlivú kalibráciu a údržbu nástrojov, aby sa predišlo akémukoľvek nesprávnemu nastaveniu počas výroby.

V pokročilejších aplikáciách sa na zlepšenie rýchlosti a presnosti procesu ultrazvukového zvárania používajú automatizované nástroje a upínacie systémy. Tieto systémy sú navrhnuté tak, aby zvládali zložité geometrie dielov a dokážu automaticky prispôsobiť nástroje tak, aby vyhovovali rôznym veľkostiam alebo tvarom obrobkov. Automatizované systémy tiež pomáhajú znižovať ľudskú chybu pri polohovaní a aplikácii tlaku, výsledkom čoho sú konzistentnejšie a spoľahlivejšie zvary. Pre prostredia s veľkým objemom výroby ponúkajú automatizované upínacie systémy významné výhody z hľadiska rýchlosti, opakovateľnosti a celkovej efektivity výroby.
